グラボの電源コネクタはなぜ溶けるのか【経緯・原因・やってはいけない5つ】
公開日：2026-08-18 著者：組立テルノ
焼損対策シリーズ 第1回・2026年8月
結論：原因は「余裕のないコネクタ＋電流の偏り」。ユーザーにできる予防は3つだけ
選部マヨ子
組立テルノ
選部マヨ子
組立テルノ
私自身、16ピンコネクタのグラボを2台のPCで毎日高負荷（AI生成）運用しています。この記事は他人事ではなく、自分の機材を燃やさないために調べたことの整理です。
この記事で分かること
- ・焼損問題の経緯（2022年→規格改訂→2025年の再発）
- ・なぜ溶けるのかの理屈（電流の偏りと発熱の悪循環）
- ・ユーザーがやってはいけないこと5つ
先に要点だけ
- ・予防の基本は完全に挿す・根元35mmを曲げない・純正ケーブル
- ・リスクはカードの消費電力に比例（600W級が最前線）
- ・規格改訂（12V-2x6）でも再発→メーカー独自対策の時代へ
【経緯】4年続いている問題の時系列
| 時期 | 出来事 |
|---|---|
| 2022年10月〜 | RTX 4090発売直後から12VHPWRコネクタの溶融報告が相次ぐ |
| 2022年11月 | NVIDIAが「共通要因はコネクタの挿し込み不完全。把握件数は世界約50件」と声明。検証系メディアも半挿し＋応力で溶融を再現 |
| 2023年 | 規格側が対応。ATX 3.1/PCIe CEM 5.1で12VHPWRを廃止し、改良版の12V-2x6へ（電源ピンを0.25mm延長、センスピンを1.5mm短縮＝半挿しだと電力が流れない設計に） |
| 2025年1月〜 | RTX 5090発売直後に溶融報告が再発。検証者der8auerが「1本の線に23A超」という電流の偏りを実測し、問題は半挿しだけではないことが明確に |
| 現在 | 規格の改良では足りず、電源・ケーブル・グラボ各メーカーが独自の安全機能を競う段階に |
【規格】そもそも16ピンとは何か。12VHPWRと12V-2x6の違い

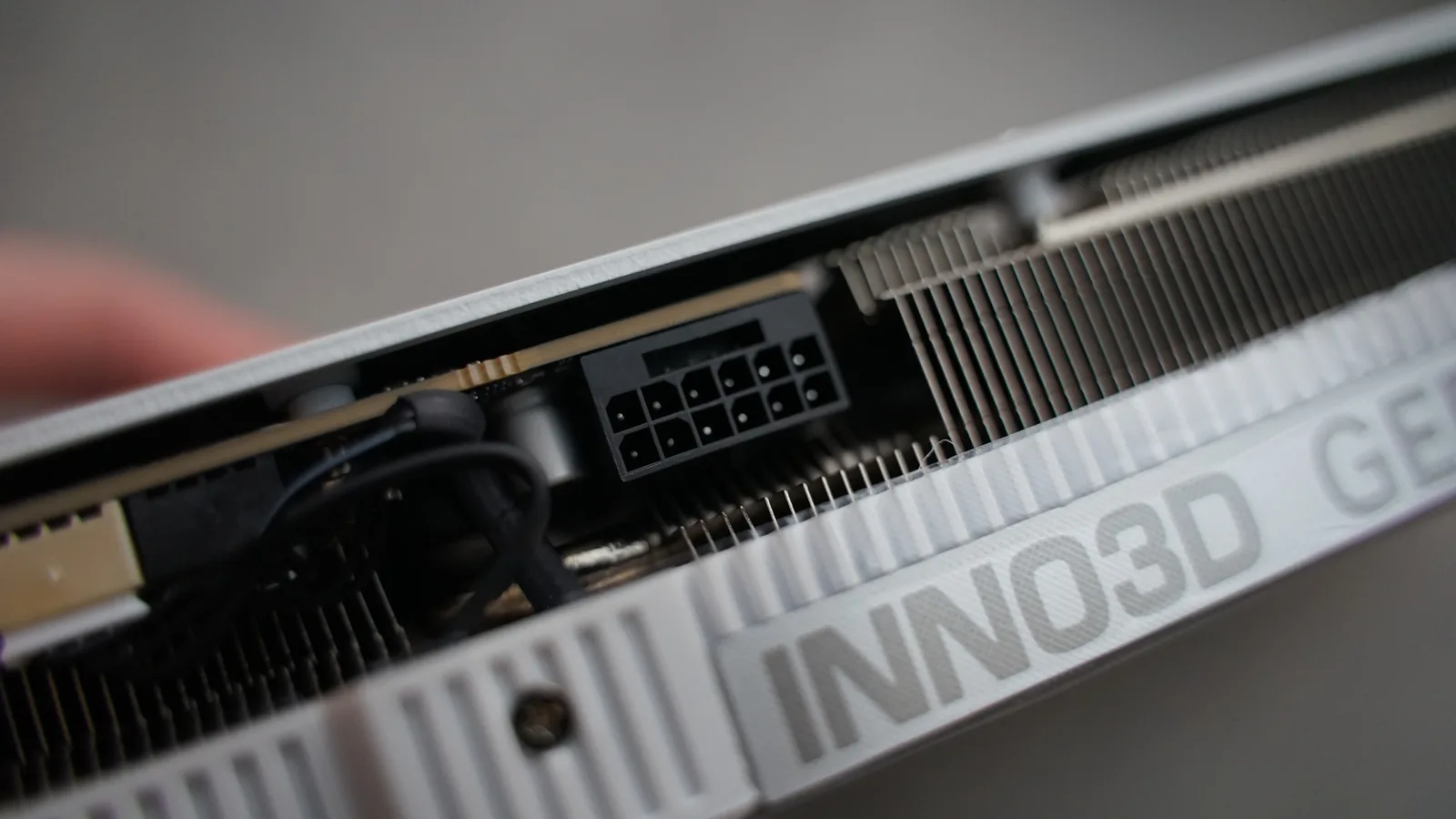

まず前提から。RTX 40シリーズ以降のハイエンドグラボが使う「16ピン」コネクタは、電力用の12ピン＋通信用の小さな4ピン（センスピン）で構成されています。それまでの8ピンコネクタは1個150Wが上限で、450Wのカードなら3本挿しが必要でした。これを1本にまとめ、最大600Wまで運べるようにしたのが16ピンです。
センスピンは「このケーブル・電源は何Wまで供給できるか」をグラボに伝える通信線です。ここが今回の物語で重要な役どころになります。
| 12VHPWR（初代・ATX 3.0） | 12V-2x6（改良版・ATX 3.1） | |
|---|---|---|
| 登場 | 2022年（RTX 40シリーズと同時） | 2023年の規格改訂で置き換え |
| 電源ピン | 標準長 | 0.25mm延長（接触面積を増やし発熱を低減） |
| センスピン | 電源ピンと同等の深さ | 1.5mm短縮 |
| 半挿しのとき | 中途半端でも通電し得る | センスピンが先に外れて通電しない設計 |
| 外観 | ほぼ同じ（互換あり） | ほぼ同じ（既存ケーブルと互換） |
改良のポイントは「センスピンを短くした」ことです。コネクタが浅くしか挿さっていないと、短いセンスピンが先に接触を失い、グラボが電力を要求しなくなる。つまり半挿し状態では最初から電気が流れない——初代の主要な事故原因への、構造での回答でした。
選部マヨ子
組立テルノ
【理屈】なぜ溶けるのか——1本に電流が集中する悪循環
16ピンコネクタは、600Wの電力（12Vで50A）を6本の12Vピンで分担する設計です。均等に流れれば1本あたり約8.3Aで、これなら問題ありません。
問題は「均等に流れる保証がない」ことです。ピンの接触には個体差があり、接触の良いピンに電流が集中します。電流が増えたピンは発熱し、熱で接触部が劣化するとさらに抵抗が増えて発熱する——一度偏ると自己加速する悪循環に入ります。der8auerの実測では、1本に定格の2倍を超える23A以上が流れた例が確認されました。
そして16ピンの設計余裕は約1.1倍と、8ピン時代（余裕たっぷり）と比べて極端に薄い。だから定格ギリギリまで電力を使う600W級のカードほど危険域に近く、300W前後のミドル帯は同じコネクタでも余裕が大きい、という構図になります。
実際に、自分のカードがどの位置にいるかを公称の消費電力で見てみましょう。
| カード（公称消費電力） | コネクタ定格600Wに対する使用率 | リスク感 |
|---|---|---|
| RTX 5090（575W） | 約96% | 最前線。焼損報告の中心もこのクラス |
| RTX 4090（450W） | 約75% | 高め。初代コネクタでの報告が多かった世代 |
| RTX 5080（360W） | 約60% | 中位。基本を守れば大きな余裕 |
| RTX 5070 Ti（300W） | 約50% | 余裕大。うちの2枚もこの帯で問題なし |
| RTX 5070以下（250W〜） | 50%未満 | コネクタ観点では余裕が最も大きい |
使用率は公称の最大消費電力ベースの目安です。実際の瞬間的な電力はこれより上に振れることがあります（だからこそ余裕が重要です）。
選部マヨ子
組立テルノ
【予防】ユーザーがやってはいけないこと5つ
- ① 半挿しのまま使う。最大の既知要因です。ラッチが「カチッ」と掛かり、コネクタの金属端子が見えなくなるまで、まっすぐ奥まで挿します。組み込み後にケーブルを引き回した後、もう一度目視確認を。
- ② コネクタの根元で急に曲げる。NVIDIAや電源メーカーの公式ガイドは根元から約35mmは真っ直ぐにすることを推奨しています。サイドパネルに押されて根元が曲がる配置が典型的な事故パターンです。
- ③ 抜き差しを繰り返す。コネクタの嵌合耐久は約30回です。掃除やパーツ入れ替えのたびに抜くのはやめて、必要なとき以外は触らないのが正解です。
- ④ 出所不明のケーブル・アダプタを使う。サードパーティ製の角度付きアダプタが焼損問題でリコールになった実例があります。基本は電源付属かグラボ付属の純正品を使います。
- ⑤ 別ブランドのケーブルを混用する。モジュラーケーブルは電源側の端子配列がメーカーごとに違います。「前の電源のケーブルを流用」は16ピンに限らず厳禁です。
そして、組んだあとの習慣をひとつ。月に1回、サイドパネルを開けての目視チェックを勧めます。見るのは3点だけです。
- ・コネクタが浮いていないか（ラッチ位置がズレていないか）
- ・コネクタや根元のケーブルに変色・変形・焦げた匂いがないか
- ・ケーブルがサイドパネルや他のパーツに押されて、根元に力が掛かっていないか
焼損は一瞬で起きるより、数週間〜数か月かけてじわじわ進行してから壊れるケースが多く報告されています。つまり途中で気づけるチャンスがある。月1回の30秒が、数十万円のカードの保険になります。
組立テルノ
実測レポート
グラボの電力制限で消費電力45%減・効率33%改善【SDXL生成で実測】
【次回】メーカー各社の「燃やさない工夫」を1社ずつ見る
ここまでが「ユーザー側でできること」です。しかし電流の偏りはユーザーには見えません。そこで各メーカーが温度センサー内蔵ケーブル、ピン別の電流監視、色付き先端の目視確認といった独自対策を出し始めています。
このシリーズでは続けて、ASRock（私が実機を所有）、ASUS、CORSAIR、MSIの対策を1社ずつ掘り下げ、最後に横並び比較と完全対策ガイドをまとめる予定です。
当サイトで使用中・第2回で詳解

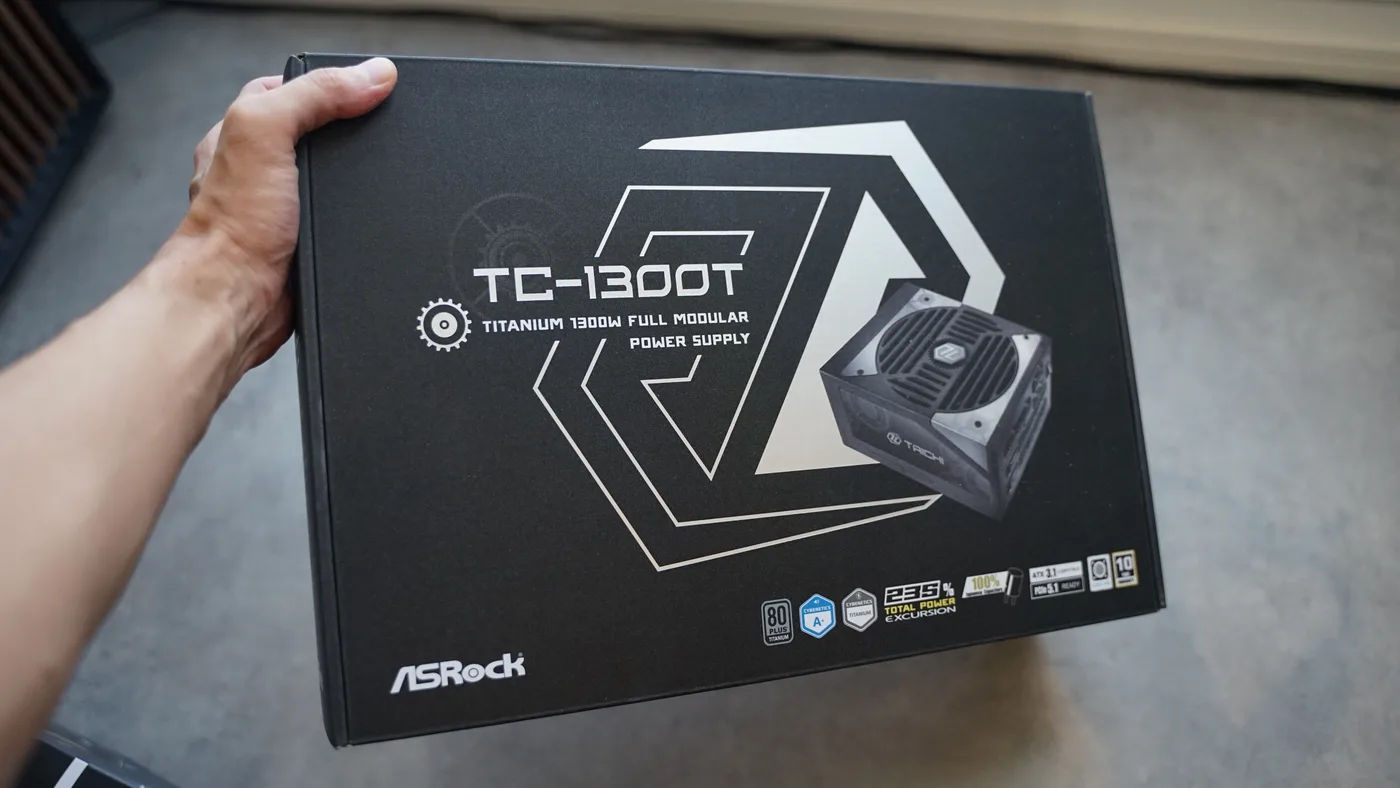

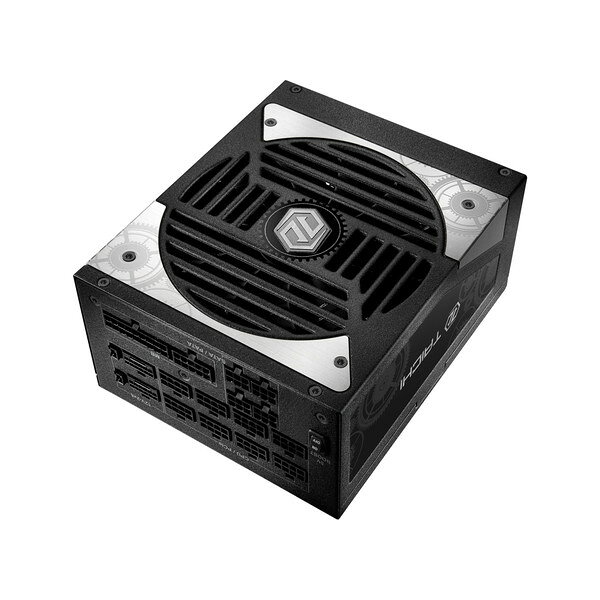

ASRock Taichi TC-1300T
1300W ／ 80 PLUS TITANIUM ／ ATX 3.1・PCIe 5.1
楽天参考価格：￥59,520（毎日の価格取得で自動更新）
購入リンクにはアフィリエイト広告が含まれます。価格と在庫は必ずリンク先の最新情報をご確認ください。
