X870EとX870の違い【チップセット2個か1個かの早見表】

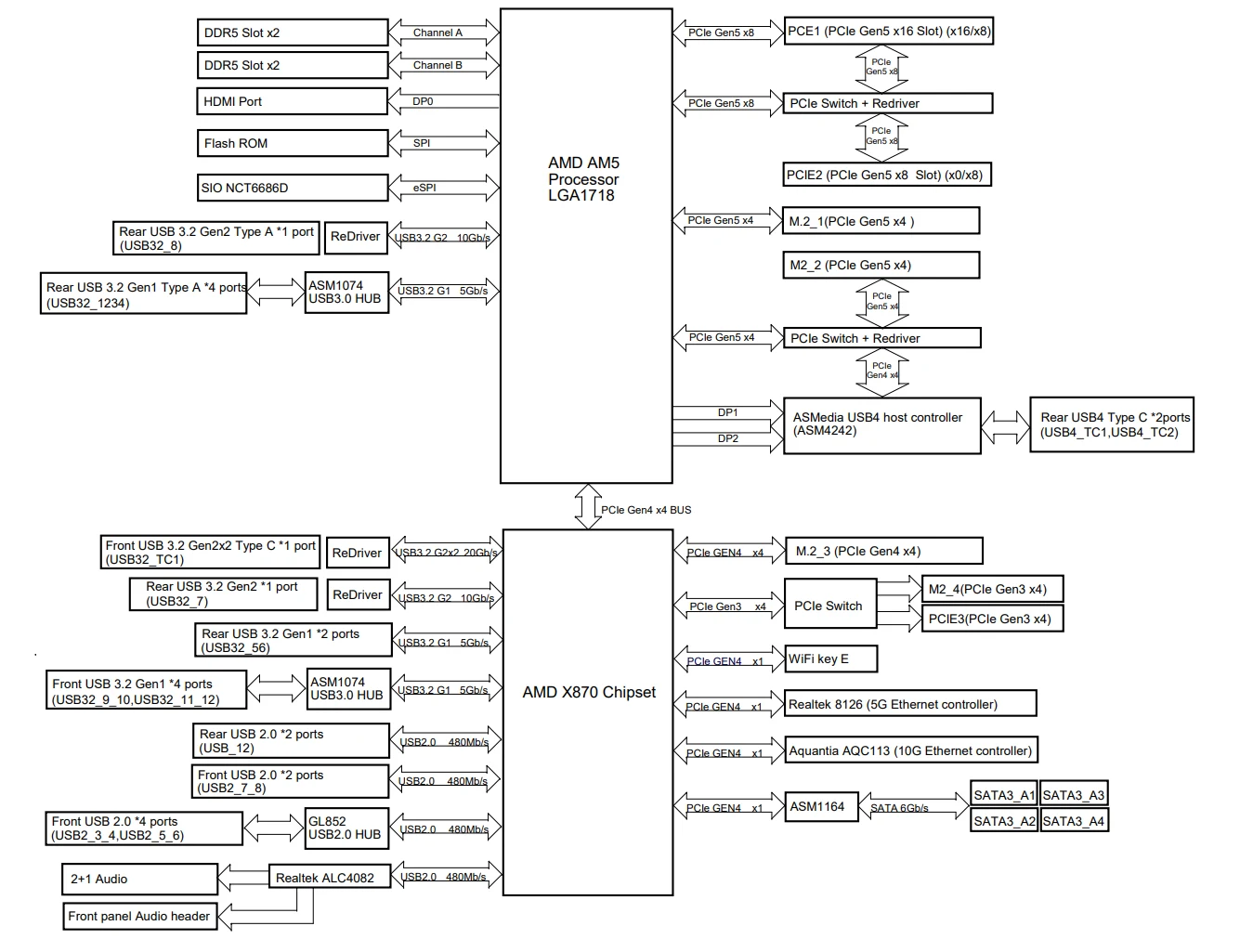

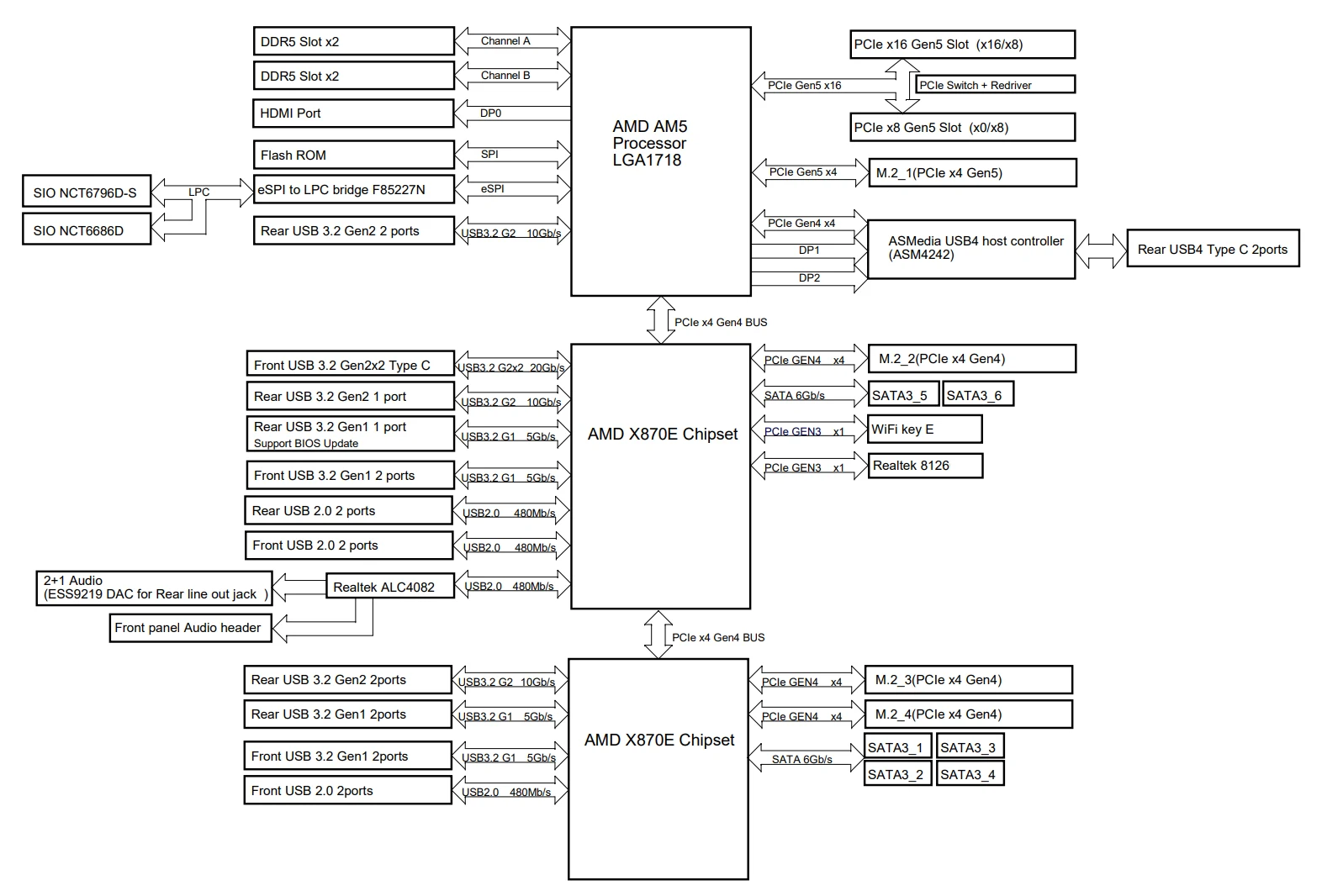

ブロック図は「どの端子がCPUとチップセットのどちらに、どの太さの道でつながっているか」を示す設計図です。難しそうに見えますが、見るのは①CPUの箱から直接出ている線と、②チップセットの箱の数の2つだけでOKです。

2枚の図で、上半分（CPUから直接出ている部分）はほぼ同じです。グラボ用のPCIe 5.0 x16（2枚挿しならx8/x8に分割）、超高速SSD用のGen5 M.2、USB4。マザーボード選びで性能の柱になる部分は、X870EでもX870でも変わりません。

違いは下半分。X870Eはチップセットの箱が2個あり、2個目からもM.2やSATA、USBがたくさん生えています。X870は1個だけ。つまりEの価値は「速さ」ではなく「つなげる口の多さ」です。

数珠つなぎの意味を、道路で例えます。

CPUを「街の中心」、チップセットを「郊外の配送拠点」だと思ってください。拠点には駐車場（M.2やSATA、USBの差し込み口）がたくさんあり、中心とは1本の道路（PCIe Gen4 x4）で結ばれています。

X870Eは、この配送拠点を2か所に増やした構成です。駐車場の数＝つなげる機器の数は大きく増えます。ただしブロック図のとおり、2個目の拠点から中心へ行くには、1個目の拠点を経由して同じ太さの道路を通るしかありません。中心へ向かう道路は1本のまま、太くもなっていないのです。

だから、チップセット側にたくさんの機器をつないで同時に全力で使うと、道路が混雑して速度を分け合うことがあります。たとえばチップセット側のGen4 SSDは1本で道路の幅（約8GB/s）をほぼ使い切る速さなので、2本同時に全力コピーすれば理屈のうえでは渋滞します。

一方で、ふだんの使い方でこの渋滞が起きる場面はまれです。全機器が同時に全力を出すことはほとんどありませんし、グラボやGen5 M.2はCPU直結の専用高速道路を走るので、チップセット側の混雑に巻き込まれません。「口は増える、道は同じ、ただし普段は困らない」がX870Eの正確な理解です。

ここで大事な注意をひとつ。「E＝必ず全部盛り」ではありません。今回の2枚がいい例で、無印側のTaichi Creatorは10G LAN（Aquantia AQC113）を積んでいて、ネットワークはむしろX870E Taichiより豪華です。チップセット名は「土台の広さ」を決めるだけで、その上に何を載せるかはボード次第。最後は必ず製品ページの仕様表で確認してください。
